У сістэме трубаправодаў для вадкасці клапан з'яўляецца элементам кіравання, і яго асноўная функцыя заключаецца ў ізаляцыі абсталявання і трубаправоднай сістэмы, рэгуляванні патоку, прадухіленні зваротнага патоку, рэгуляванні і скідзе ціску. З яго дапамогай можна кантраляваць паток розных тыпаў вадкасцей, такіх як паветра, вада, пара, розныя агрэсіўныя асяроддзя, бруд, алей, вадкія металы і радыеактыўныя асяроддзя. Паколькі вельмі важна выбраць найбольш прыдатны клапан для трубаправоднай сістэмы, таксама важна разумець характарыстыкі клапана і этапы і аснову выбару клапана.
Класіфікацыя клапана
1. Клапан можна падзяліць на дзве катэгорыі:
Першы тып - гэта аўтаматычны клапан: клапан, які залежыць ад здольнасці асяроддзя (вадкасці, газу) дзейнічаць самастойна.
Такія, як зваротныя клапаны, ахоўныя клапаны, рэгулюючыя клапаны, пасткі, рэдукцыйныя клапаны і г.д.
Другі тып - гэта прывадны клапан: клапан, які кіруецца ўручную, электрычна, гідраўлічна і пнеўматычна.
Такія, як засаўка, шаравой клапан, дросельная засланка, засланка, шаравой кран, заглушка і г.д.
2. У адпаведнасці з канструктыўнымі асаблівасцямі і, абапіраючыся на кірунак руху замыкальнага элемента адносна сядзення клапана, яго можна падзяліць на:
1. Форма перасеку: замыкальная частка рухаецца ўздоўж цэнтра сядзення клапана;
2. Форма засаўкі: Замыкальная частка рухаецца ўздоўж цэнтра вертыкальнага сядзення клапана;
3. Певень і шар: Замыкальная частка - гэта поршань або шар, які круціцца вакол сваёй цэнтральнай лініі;
4. Форма павароту: закрывальная частка круціцца вакол восі за межамі сядзення клапана;
5. Форма стравы: дыск закрывальнай часткі, які круціцца вакол восі ў сядзенні клапана;
6. Форма рассоўнага клапана: замыкальная частка слізгае ў кірунку, перпендыкулярным каналу.
3. Па прызначэнні клапан можна падзяліць на розныя спосабы выкарыстання:
1. Адкрытае / адрэзанае выкарыстанне: выкарыстоўваецца для падлучэння або адключэння асяроддзяў трубаправода, такіх як шаравыя краны, засаўкі, шаравыя краны, матылі і г.д.
2. Праверка выкарыстання: выкарыстоўваецца для прадухілення зваротнага асяроддзя, напрыклад зваротнага клапана.
3. Рэгуляванне: выкарыстоўваецца для рэгулявання ціску і расходу асяроддзя, такіх як рэгулюючыя клапаны і рэдукцыйныя клапаны.
4. Размеркаванне: выкарыстоўваецца для змены кірунку патоку асяроддзя і размеркавання асяроддзя, напрыклад троххадовага крана, размеркавальнага клапана, затворнага клапана і г.д.
5. Засцерагальны клапан: Калі ціск асяроддзя перавышае зададзенае значэнне, ён выкарыстоўваецца для скіду лішкаў асяроддзя для забеспячэння бяспекі трубаправоднай сістэмы і абсталявання, такіх як ахоўныя клапаны і аварыйныя клапаны.
6. Іншыя спецыяльныя мэты: напрыклад, пасткі, вентыляцыйныя клапаны, зліўныя клапаны і г.д.
4. Па рэжыме кіравання яго можна падзяліць на розныя рэжымы кіравання:
1. Кіраўніцтва: Пры дапамозе ручнога колы, ручкі, рычага альбо зорачкі і г.д. ён рухаецца працоўнай сілай, а крутоўны момант трансмісіі абсталяваны чарвячнай перадачай, шасцярнёй і іншымі прыладамі для памяншэння хуткасці.

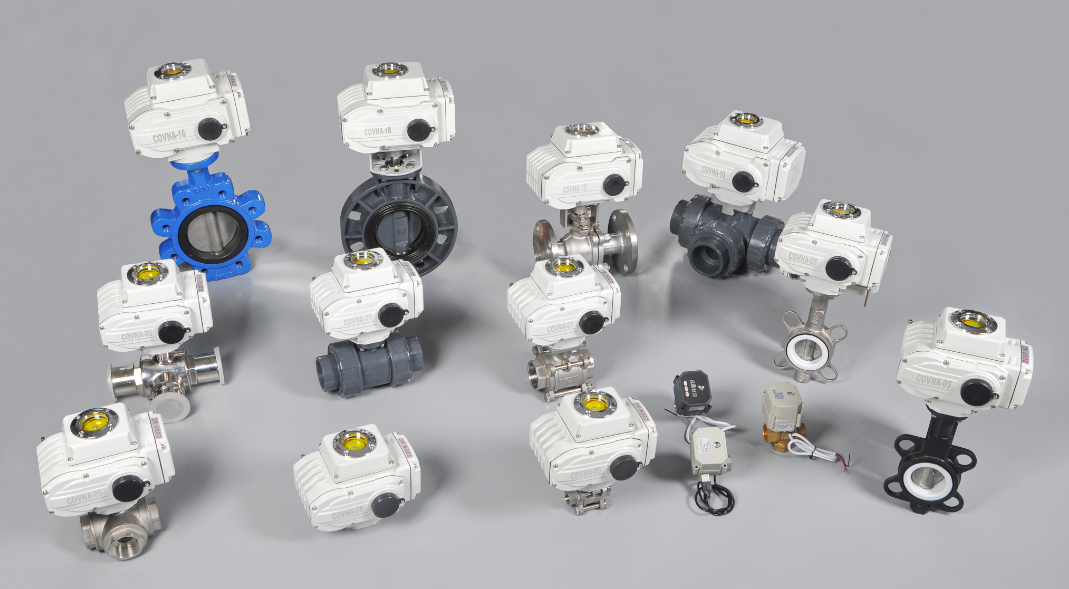

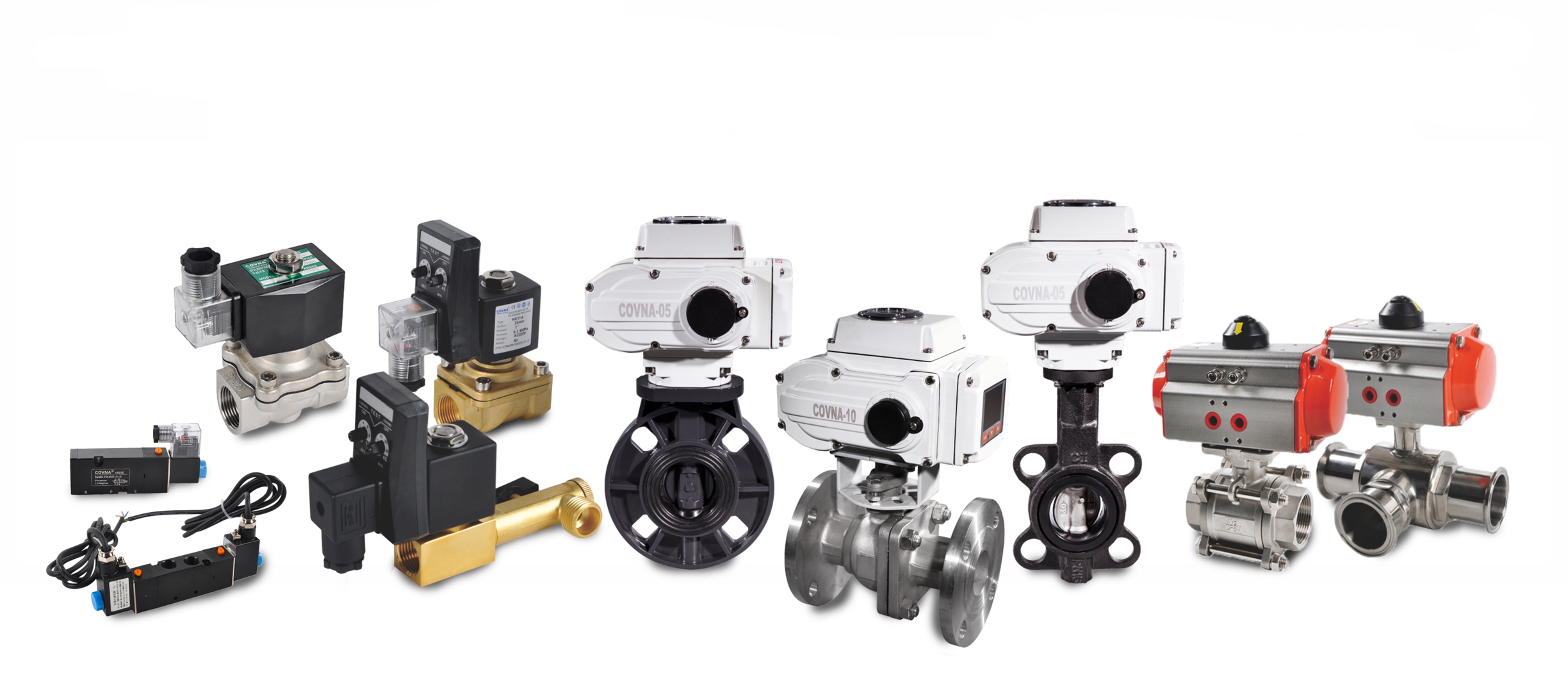

2. Электрычны: прывад ад рухавіка альбо іншых электрычных прылад.
3. Гідраўлічны: прывад (вада, алей).

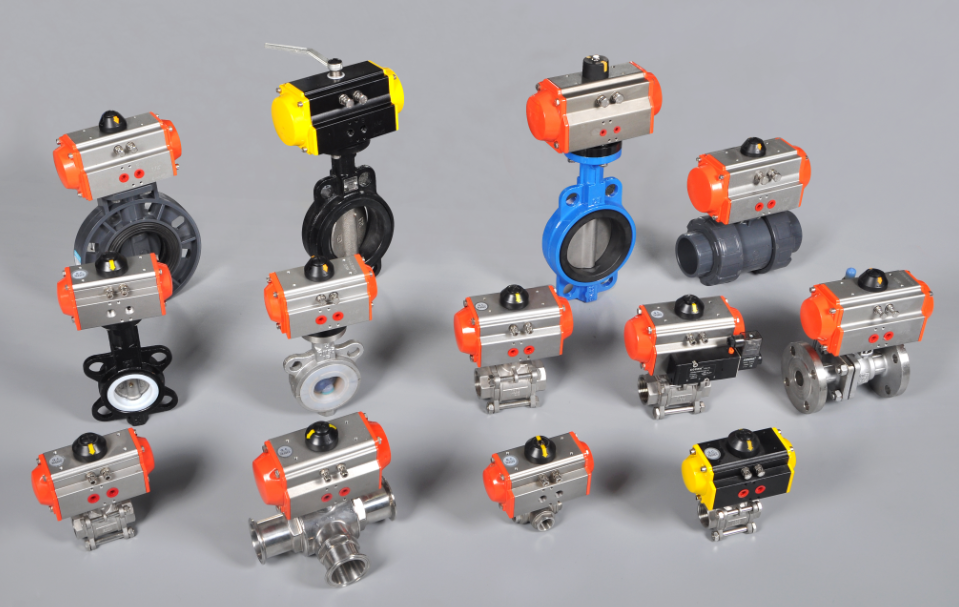

4. Пнеўматычны: рухаецца сціснутым паветрам.
5. Па ціску яго можна падзяліць паводле намінальнага ціску клапана:
1. Вакуумны клапан: клапан з абсалютным ціскам <0,1 Мпа, які складае 760 мм вышыні слупа ртуці, звычайна выражаны ў мм слупка ртуці або слупа вады мм.
2. Клапан нізкага ціску: клапан з намінальным ціскам PN≤1.6Mpa (уключаючы сталёвы клапан з PN≤1.6MPa)
3. Клапан сярэдняга ціску: клапан з намінальным ціскам PN2,5—6,4MPa.
4. Клапан высокага ціску: клапан з намінальным ціскам PN10.0-80.0MPa.
5. Клапан звышвысокага ціску: клапан з намінальным ціскам PN≥100,0MPa.
6. У залежнасці ад тэмпературы асяроддзя яго можна падзяліць у залежнасці ад тэмпературы асяроддзя, калі клапан працуе:
1. Звычайны клапан: падыходзіць для клапанаў з сярэдняй тэмпературай -40 ～ ～ 425 ℃.
2. Клапан высокай тэмпературы: падыходзіць для клапанаў з сярэдняй тэмпературай ад 425 ° C да 600 ° C.
3. Цеплаўстойлівы клапан: падыходзіць для клапанаў з сярэдняй тэмпературай вышэй за 600 ℃.
4. Клапан нізкай тэмпературы: падыходзіць для клапанаў з сярэдняй тэмпературай -150 ℃ ～ -40 ℃.
5. Клапан звышнізкай тэмпературы: падыходзіць для клапанаў, тэмпература паветра якіх ніжэй -150 -1.
7. У залежнасці ад намінальнага дыяметра і на аснове намінальнага дыяметра клапана:
1. Клапан малога дыяметра: клапан з намінальным дыяметрам DN <40 мм.
2. Клапаны сярэдняга калібра: клапаны з намінальным дыяметрам DN50 ～ 300 мм.
3. Клапаны вялікага дыяметра: клапаны з намінальным дыяметрам DN350 ～ 1200 мм.
4. Клапаны вельмі вялікага дыяметра: клапаны з намінальным дыяметрам DN ≥ 1400 мм.
8. Па сувязі з трубаправодам яго можна падзяліць на:
1. Клапан злучэння фланца: корпус клапана мае фланец і злучаны з трубаправодам фланцам.
2. Рэзьбавы злучальны клапан: корпус клапана мае ўнутраную або знешнюю разьбу, а клапан злучаны з трубаправодам разьбой.
3. Зварачны злучальны клапан: корпус клапана мае зварачны порт і злучаецца з трубаправодам зваркай.
4. Заціскны злучальны клапан: клапан з заціскамі на корпусе клапана і заціскны злучэнне з трубаправодам.
5. Клапан падключэння гільзы карты: клапан злучаны з гільзай і трубой.
Характарыстыкі клапана
Як правіла, існуе два тыпы характарыстык клапанаў, якія выкарыстоўваюць характарыстыкі і структурныя характарыстыкі.
Выкарыстоўваючы характарыстыкі: Ён вызначае асноўныя характарыстыкі і сферу выкарыстання клапана. Характарыстыкі клапана: катэгорыя клапана (клапан з замкнёным контурам, рэгулюючы клапан, ахоўны клапан і г.д.), тып вырабы (засаўка, шаравой кран, засланка, шаравой кран і г.д.), матэрыял асноўных частак клапан (корпус клапана, капот, шток клапана, дыск клапана, ўшчыльняльная паверхня) і рэжым перадачы клапана і г.д.
Структурныя характарыстыкі: Ён вызначае некаторыя структурныя характарыстыкі ўстаноўкі клапана, рамонту, тэхнічнага абслугоўвання і іншых метадаў. Да структурных характарыстык адносяцца: канструктыўная даўжыня з агульнай вышынёй клапана, форма злучэння з трубаправодам (фланцавае злучэнне, разьбовае злучэнне, злучэнне заціску, знешняе злучэнне разьбы, злучэнне канца зваркі і г.д.), форма ўшчыльняльнай паверхні ( устаўнае кольца, разьбовае кольца, наплаўка, распыляльная зварка, корпус клапана), а таксама структура штока клапана (верціцца шток, пад'ёмны стрыжань) і г.д.
Этапы і аснова выбару клапанаў
Этапы выбару:
1. Удакладніць прызначэнне клапана ў абсталяванні або прыладзе і вызначыць умовы працы клапана: прыдатная асяроддзе, працоўны ціск, рабочая тэмпература і г.д.
2. Вызначыць намінальны дыяметр і спосаб злучэння трубы, падлучанай да клапана: фланец, разьба, зварка і г.д.
3. Вызначыць спосаб працы клапана: ручны, электрычны, электрамагнітны, пнеўматычны альбо гідраўлічны, электрычны ці электрагідраўлічны.
4. Вызначыць матэрыял абранага корпуса клапана і ўнутраных частак у залежнасці ад асяроддзя, працоўнага ціску і рабочай тэмпературы, якія перадаюцца па трубаправодзе: шэры чыгун, падатлівы чыгун, пластычны чыгун, вугляродзістая сталь, легаваная сталь, устойлівая да нержавеючай кіслаце сталь, сплаў медзі і інш.
5. Выбраць тып клапана: клапан закрытага контуру, рэгулюючы клапан, ахоўны клапан і г.д.
6. Для вызначэння тыпу клапана: засаўка, шаравой кран, шаравой кран, матылёвы клапан, дросельная засланка, ахоўны клапан, рэдукцыйны клапан, параахоўнік і г.д.
7. Для вызначэння параметраў клапана: Для аўтаматычных клапанаў спачатку вызначыце дапушчальны супраціў патоку, напорную здольнасць, супрацьціск і г.д. у адпаведнасці з рознымі патрэбамі, а затым вызначыце намінальны дыяметр трубаправода і дыяметр клапана. адтуліну сядзення.
8. Для вызначэння геаметрычных параметраў абранага клапана: канструктыўная даўжыня, форма і памер фланцавага злучэння, памер вышыні клапана пасля адкрыцця і закрыцця, памер і колькасць адтуліны для злучальнай балты, агульны памер контуру клапана і г.д.
9. Выкарыстоўваць існуючую інфармацыю: каталог вырабаў клапанаў, узоры вырабаў клапанаў і г.д. для выбару адпаведных вырабаў клапанаў.
Аснова выбару клапана:
Разумеючы і асвойваючы этапы выбару клапанаў, вы павінны дадаткова зразумець аснову выбару клапанаў.
1. Прызначэнне, умовы працы і спосабы кіравання абраным клапанам.
2. Характар рабочай асяроддзя: працоўны ціск, рабочая тэмпература, каразійныя характарыстыкі, ці ўтрымлівае яна цвёрдыя часціцы, ці таксічная асяроддзе, ці з'яўляецца гаручай альбо выбухованебяспечнай асяроддзем, глейкасць асяроддзя і г.д.
3. Патрабаванні да характарыстык вадкасці клапана: супраціў патоку, магутнасць разраду, характарыстыкі патоку, узровень герметызацыі і г.д.
4. Патрабаванні да мантажных габарытаў і знешніх памераў: намінальны дыяметр, злучэнне з трубаправодам і памеры злучэння, знешнія памеры або абмежаванні вагі і г.д.
5. Дадатковыя патрабаванні да надзейнасці і тэрміну службы клапанных вырабаў і выбухаабароненых характарыстык электрычных прылад.
Варта звярнуць увагу пры выбары параметраў:
Калі клапан будзе выкарыстоўвацца для кантрольных мэтаў, павінны быць вызначаны наступныя дадатковыя параметры: спосаб працы, патрабаванні да максімальнага і мінімальнага расходу, перапад ціску для звычайнага патоку, перапад ціску пры закрыцці і максімальнае і мінімальнае ціск на ўваходзе клапана.
У адпаведнасці з вышэйзгаданай асновай і этапамі выбару клапана неабходна разумна і правільна падбіраць вентыль унутранай структуры розных тыпаў клапанаў, каб правільны выбар быў зроблены для патрэбнага клапана.
Канчатковае кіраванне трубаправодам - гэта клапан. Адкрыццё і закрыццё клапана рэгулююць рэжым патоку асяроддзя ў трубаправодзе. Форма клапана патоку клапана робіць клапан пэўнай характарыстыкай патоку. Гэта неабходна ўлічваць пры выбары найбольш прыдатнага клапана для трубаправоднай сістэмы.
Прынцыпы, якіх трэба кіравацца пры выбары клапанаў
1. Клапаны для запорнай і адкрытай асяроддзя
Канал патоку ўяўляе сабой прамой клапан, і яго супраціў патоку мала, і яго звычайна выбіраюць у якасці клапана для запорнай і адкрытай асяроддзя. Клапан, які зачыняецца ўніз (запорны, поршневы клапан), менш выкарыстоўваецца з-за яго пакручастага шляху праходжання і большага супраціву патоку, чым у іншых клапанаў. Там, дзе дапускаецца больш высокі супраціў патоку, можна выкарыстоўваць закрыты клапан.
2. Клапаны для рэгулявання патоку
Звычайна ў якасці кантрольнага патоку выбіраюць клапан, які лёгка рэгулюе расход. Клапаны, якія зачыняюцца ўніз (напрыклад, шаравыя клапаны), падыходзяць для гэтай мэты, паколькі памер ягонага сядзення прапарцыйны ходу замыкальнай часткі. Паваротныя краны (затыкальныя краны, матылёвыя клапаны, шаравыя краны) і гнуткія клапаны (сціскныя клапаны, мембранныя клапаны) таксама могуць быць выкарыстаны для рэгулявання дросельнай засланкі, але яны звычайна прымяняюцца толькі ў абмежаваным дыяпазоне дыяметра клапана. Засаўка выкарыстоўвае дыскападобны затвор для папярочнага выраза кругавога адсека клапана. Ён можа лепш кантраляваць паток толькі тады, калі ён знаходзіцца блізка да закрытага становішча, таму звычайна не выкарыстоўваецца для рэгулявання патоку.
3. Клапаны для рэверсу і манеўравання
У залежнасці ад патрэбаў рэверсу і шунтавання гэты клапан можа мець тры і больш каналаў. Для гэтай мэты больш падыходзяць заглушкі і шаравыя краны. Такім чынам, большасць клапанаў, якія выкарыстоўваюцца для рэверсу і расшчаплення, выбіраюць адзін з гэтых клапанаў. Але ў некаторых выпадках для рэверсу і манеўру могуць выкарыстоўвацца і іншыя тыпы клапанаў, пакуль два ці больш клапана правільна злучаны паміж сабой.
4. Клапаны для асяроддзя са ўзважанымі часціцамі
Калі ў асяроддзі ёсць ўзважаныя часціцы, найбольш прыдатным з'яўляецца выкарыстанне клапана з выціраючым эфектам на слізгаценне замыкаючага элемента па ўшчыльняльнай паверхні. Калі рух узад і ўперад закрывальнай часткі да седла клапана вертыкальны, ён можа ўтрымліваць часціцы. Такім чынам, калі матэрыял ушчыльняльнай паверхні не дазваляе ўкладваць часціцы, гэты клапан падыходзіць толькі для асноўных чыстых асяроддзяў. Шаравыя краны і затворныя краны аказваюць праціраючы эфект на ўшчыльняльную паверхню ў працэсе адчынення і закрыцця, таму яны прыдатныя для выкарыстання ў асяроддзі са ўзважанымі часціцамі.
Інструкцыя выбару клапана
1. Выбар засаўкі
Увогуле варта аддаваць перавагу засаўцы. Акрамя прыдатных для пара, алею і іншых асяроддзяў, засаўкі таксама падыходзяць для асяроддзяў, якія ўтрымліваюць цвёрдыя цвёрдыя часціцы і высокую глейкасць, і падыходзяць для клапанаў у вентыляцыйных і вакуумных сістэмах. Для асяроддзя з цвёрдымі часціцамі корпус клапана засаўкі павінен мець адно або два продувочных адтуліны. Для нізкатэмпературных асяроддзяў варта выкарыстоўваць спецыяльныя засланкі з нізкай тэмпературай.
2. Інструкцыя па выбары шаравога клапана
Запорны клапан падыходзіць для трубаправодаў, якія не патрабуюць строгага супраціву вадкасці, гэта значыць страта ціску не ўлічваецца. Трубаправоды або прылады для асяроддзяў з высокай тэмпературай і высокім ціскам падыходзяць для сярэдніх трубаправодаў, такіх як пара з DN <200 мм. Маленькія клапаны могуць выбіраць шаравыя клапаны, такія як ігольчатыя клапаны, прыборныя клапаны, клапаны для адбору проб, манометры і г.д .. Клапаны шаравыя маюць рэгуляванне расходу або рэгуляванне ціску, але не патрабуюць высокай дакладнасці рэгулявання, а дыяметр трубаправода адносна невялікія, таму трэба выкарыстоўваць шаравыя клапаны альбо дросельную засланку. Для высокатаксічных асяроддзяў варта выкарыстоўваць герметычна закрытыя шаравыя клапаны. Аднак шаравыя клапаны не павінны выкарыстоўвацца для асяроддзяў з высокай глейкасцю і асяроддзяў, якія ўтрымліваюць часціцы, якія лёгка выпадаюць у асадак, і не павінны выкарыстоўвацца ў якасці вентыляцыйных клапанаў і клапанаў для сістэм з нізкім вакуумам.
3. Апісанне выбару шаравога крана
Шаравой кран падыходзіць для нізкіх тэмператур, высокага ціску і высокай глейкасці. Большасць шаравых кранаў можна выкарыстоўваць у асяроддзях з узважанымі цвёрдымі часціцамі, а таксама ў парашковых і грануляваных асяроддзях у адпаведнасці з матэрыяльнымі патрабаваннямі ўшчыльнення. Поўнаканальныя шаравыя краны не падыходзяць для рэгулявання патоку, але падыходзяць для выпадкаў, калі патрабуецца хуткае адкрыццё і закрыццё, і лёгка ўкараняць аварыйны адключэнне ў выпадку аварыі. Звычайна гэта рэкамендуецца ў трубаправодах са строгім ушчыльненнем, ізаляцыяй, звужэннем каналаў, хуткім адкрыццём і закрыццём, адключэннем высокага ціску (вялікая розніца ціску), нізкім узроўнем шуму, выпарэннем, малым рабочым момантам і невялікім супрацівам вадкасці. Выкарыстоўвайце шаравыя краны. Шаравыя краны падыходзяць для лёгкай канструкцыі, адсечкі нізкага ціску і агрэсіўных асяроддзяў. Шаравыя краны таксама з'яўляюцца самым ідэальным клапанам для нізкатэмпературных і крыягенных асяроддзяў. Для трубаправодных сістэм і прылад з нізкай тэмпературай варта выкарыстоўваць шаравыя краны з нішкай тэмпературай з капотамі. Матэрыял сядзення плаваючага шаравога крана павінен несці нагрузку шара і рабочай асяроддзя. Шаравой кран вялікага дыяметра патрабуе большай сілы падчас працы. Шаравой кран DN≥200 мм павінен выкарыстоўваць форму чарвячнай перадачы; фіксаваны шаравой кран падыходзіць для выпадкаў большага дыяметра і высокага ціску; акрамя таго, шаравыя краны, якія выкарыстоўваюцца для апрацоўкі высокатаксічных матэрыялаў і лёгкаўзгаральных трубаправодаў, павінны мець супрацьпажарную і антыстатычную структуру.
4. Апісанне выбару дросельнай засланкі
Дросельны клапан падыходзіць для выпадкаў, калі сярэдняя тэмпература нізкая і ціск высокі, і ён падыходзіць для дэталяў, якія павінны рэгуляваць расход і ціск. Ён не падыходзіць для асяроддзя з высокай глейкасцю і ўтрымлівае цвёрдыя часціцы, а таксама не падыходзіць для ізаляцыйнага клапана.
5. Апісанне выбару заглушкі
Затворны клапан падыходзіць для выпадкаў, калі патрабуецца хуткае адкрыццё і закрыццё. Як правіла, ён не падыходзіць для паравых і высокатэмпературных асяроддзяў, для нізкатэмпературных і высокавязкіх асяроддзяў, а таксама для асяроддзя са ўзважанымі часціцамі.
6. Апісанне выбару матылька
Засланка падыходзіць для вялікага дыяметра (напрыклад, DN ﹥ 600 мм) і кароткай даўжыні канструкцыі, а таксама выпадкаў, калі патрабуецца рэгуляванне патоку і хуткае адкрыццё і закрыццё. Звычайна выкарыстоўваецца для вады, алею і сціску пры тэмпературы ≤80 ℃ і ціску ≤1.0MPa Паветра і іншыя асяроддзя; паколькі страта ціску ў матылёк параўнальна вялікая ў параўнанні з засаўкамі і шаравымі кранамі, матылі падыходзяць для трубаправодных сістэм з менш жорсткімі патрабаваннямі да страты ціску.
7. Праверце інструкцыі па выбары клапана
Зваротныя клапаны звычайна падыходзяць для чыстых асяроддзяў, а не для асяроддзяў, якія ўтрымліваюць цвёрдыя часціцы і высокую глейкасць. Калі DN≤40 мм, варта выкарыстоўваць зваротны клапан пад'ёмніка (дазваляецца ўсталёўваць толькі на гарызантальных трубаправодах); калі DN = 50 ～ 400 мм, трэба выкарыстоўваць зваротны зваротны клапан (можа быць усталяваны як на гарызантальным, так і на вертыкальным трубаправодах. Калі ўсталёўваецца на вертыкальным трубаправодзе, кірунак патоку асяроддзя павінен быць знізу ўверх); пры DN≥450 мм трэба выкарыстоўваць буферны зваротны клапан; пры DN = 100 ～ 400мм таксама можна выкарыстоўваць зваротны клапан для пласцін; паваротны зваротны клапан Зваротны клапан можа ператварацца ў вельмі высокі працоўны ціск, PN можа дасягаць 42 МПа і можа прымяняцца да любой рабочай асяроддзя і любога працоўнага дыяпазону тэмператур у залежнасці ад матэрыялу абалонкі і ўшчыльнення. Серада - гэта вада, пара, газ, агрэсіўная асяроддзе, алей, лекі і г. д. Працоўны дыяпазон тэмператур асяроддзя складае ад -196 ～ 800 ℃.
8. Інструкцыя па выбары мембраннага клапана
Мембранны клапан падыходзіць для алею, вады, кіслай асяроддзя і асяроддзя, якія ўтрымліваюць узважаныя рэчывы, працоўная тэмпература якіх складае менш за 200 ℃, а ціск менш за 1,0 МПа. Ён не падыходзіць для арганічнага растваральніка і моцнай акісляльнай асяроддзя; мембранны клапан плаўнога тыпу павінен быць абраны для драбнення грануляванай асяроддзя. Пры выбары мембраннага клапана перакрыцця варта звярнуцца да табліцы яго характарыстык патоку; глейкая вадкасць, цэментавая завісь і асадкавая асяроддзе павінны выкарыстоўваць праходны мембранны клапан; за выключэннем канкрэтных патрабаванняў, мембранны клапан не падыходзіць для вакуумных трубаправодаў і вакуумнага абсталявання.
Прыкладанні клапанаў, працоўныя частаты і паслугі пастаянна змяняюцца. Для кантролю альбо ліквідацыі нават уцечак нізкага ўзроўню самым важным і важным абсталяваннем з'яўляецца клапан. Важна навучыцца правільна выбіраць клапан.
